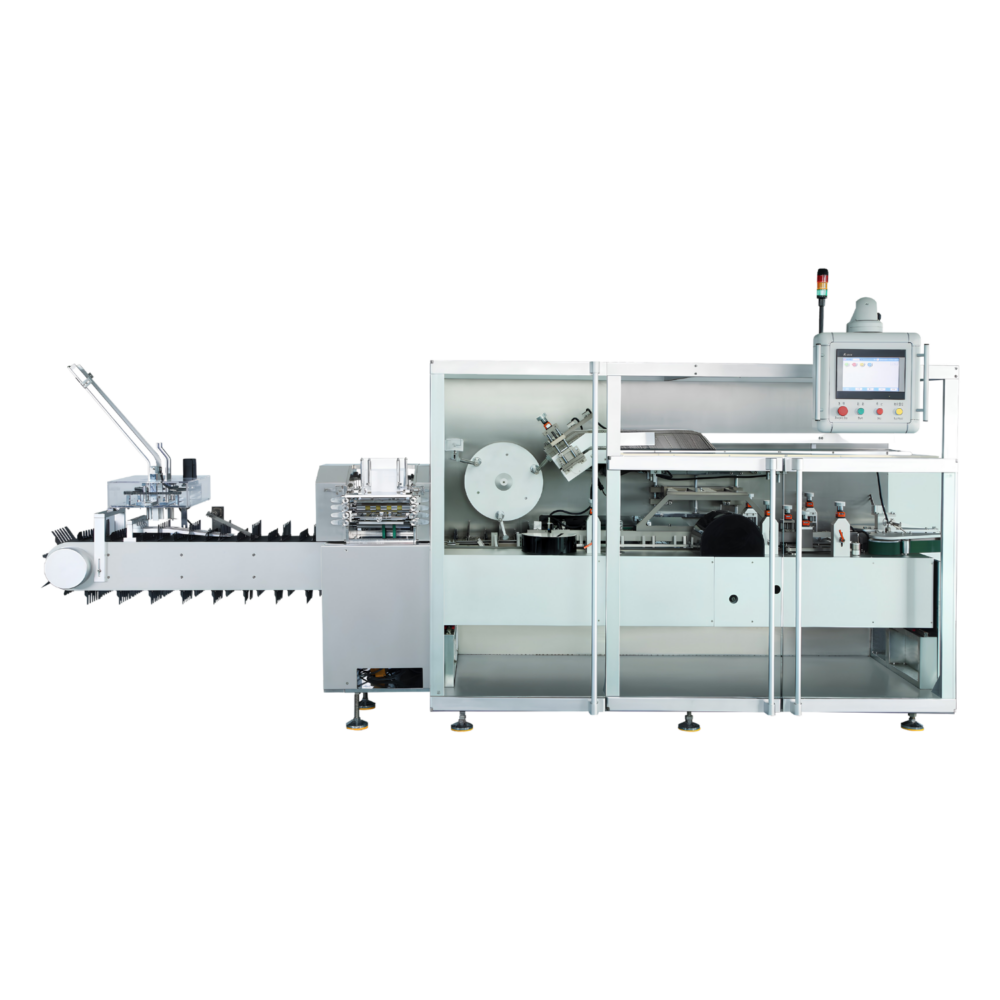

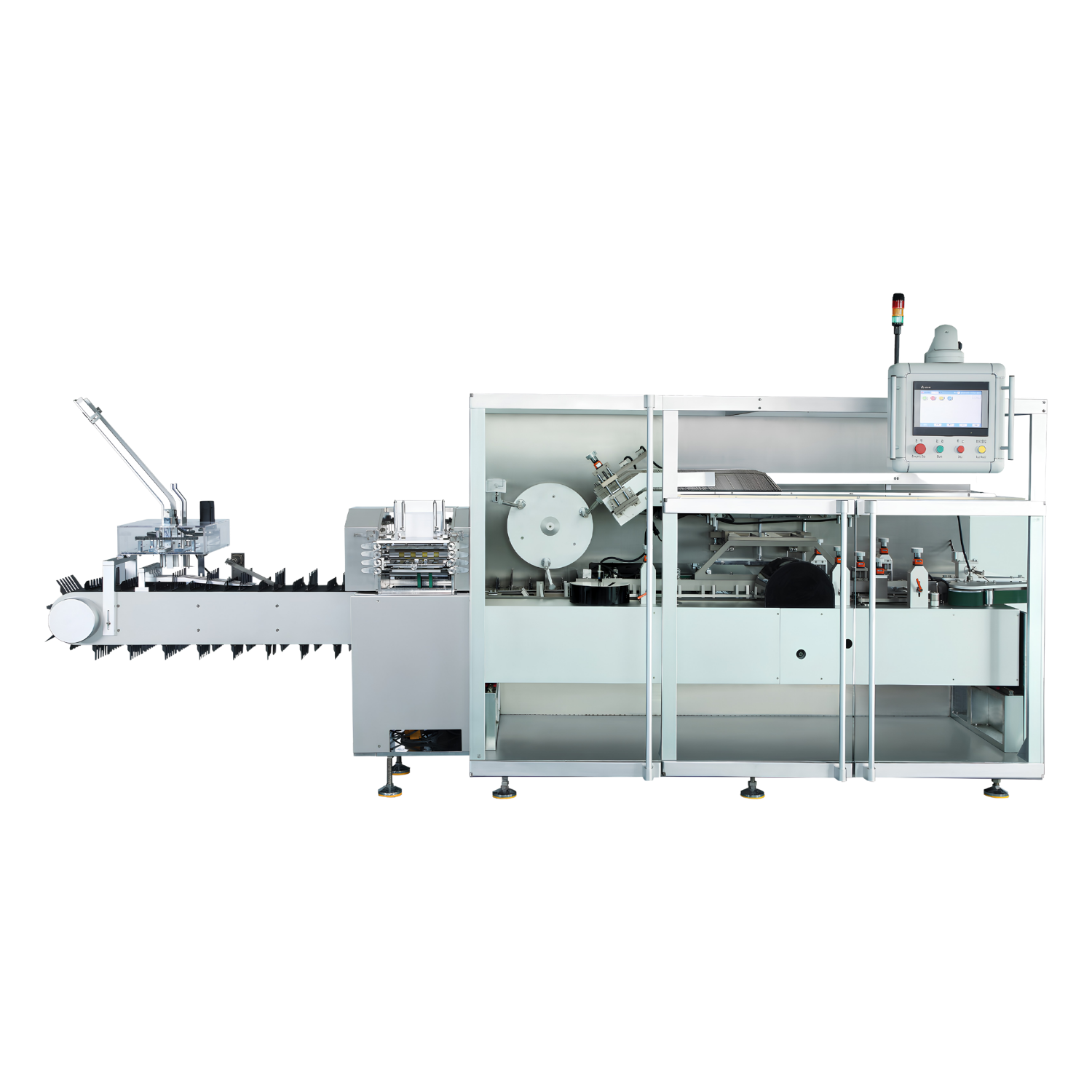

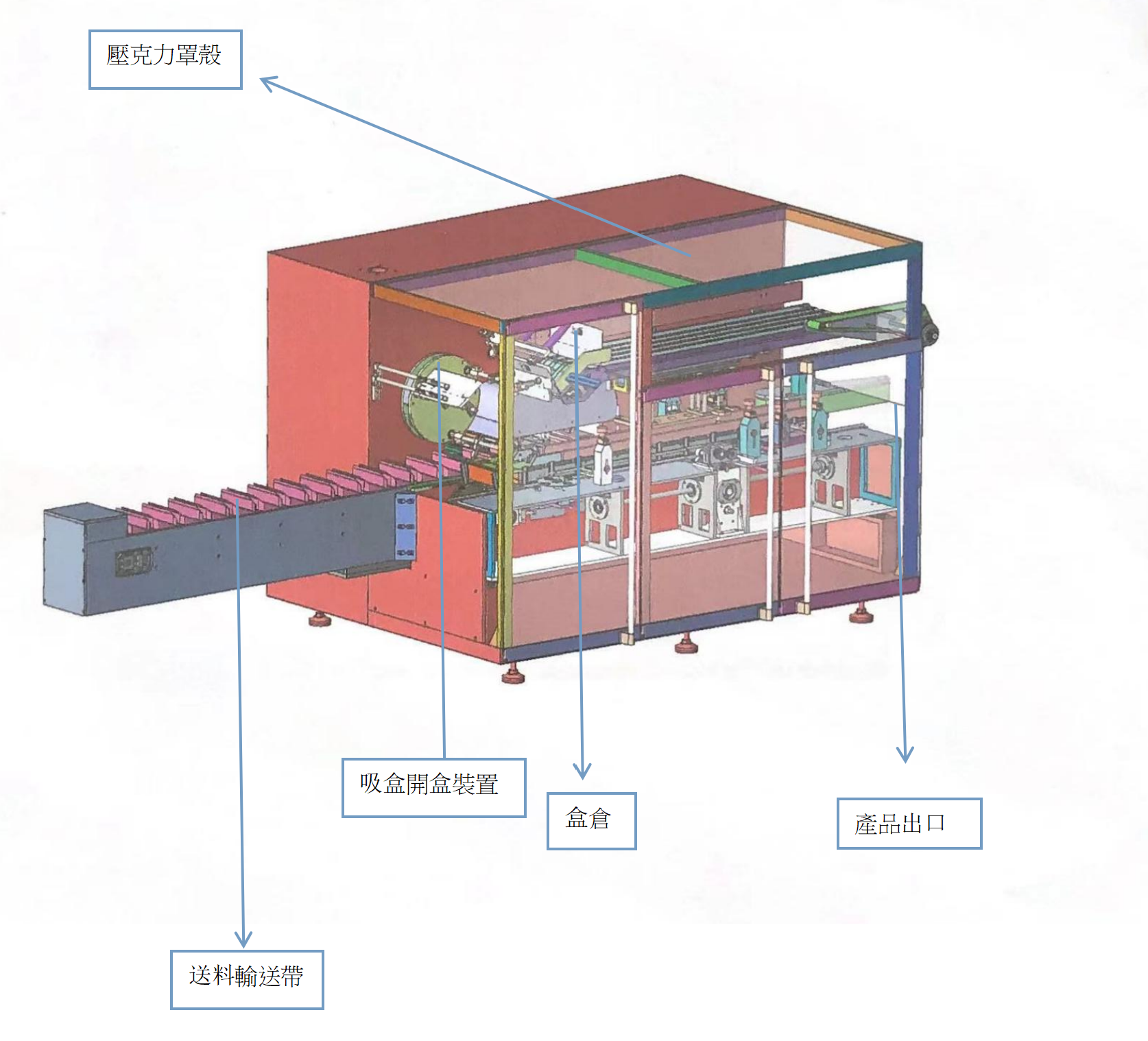

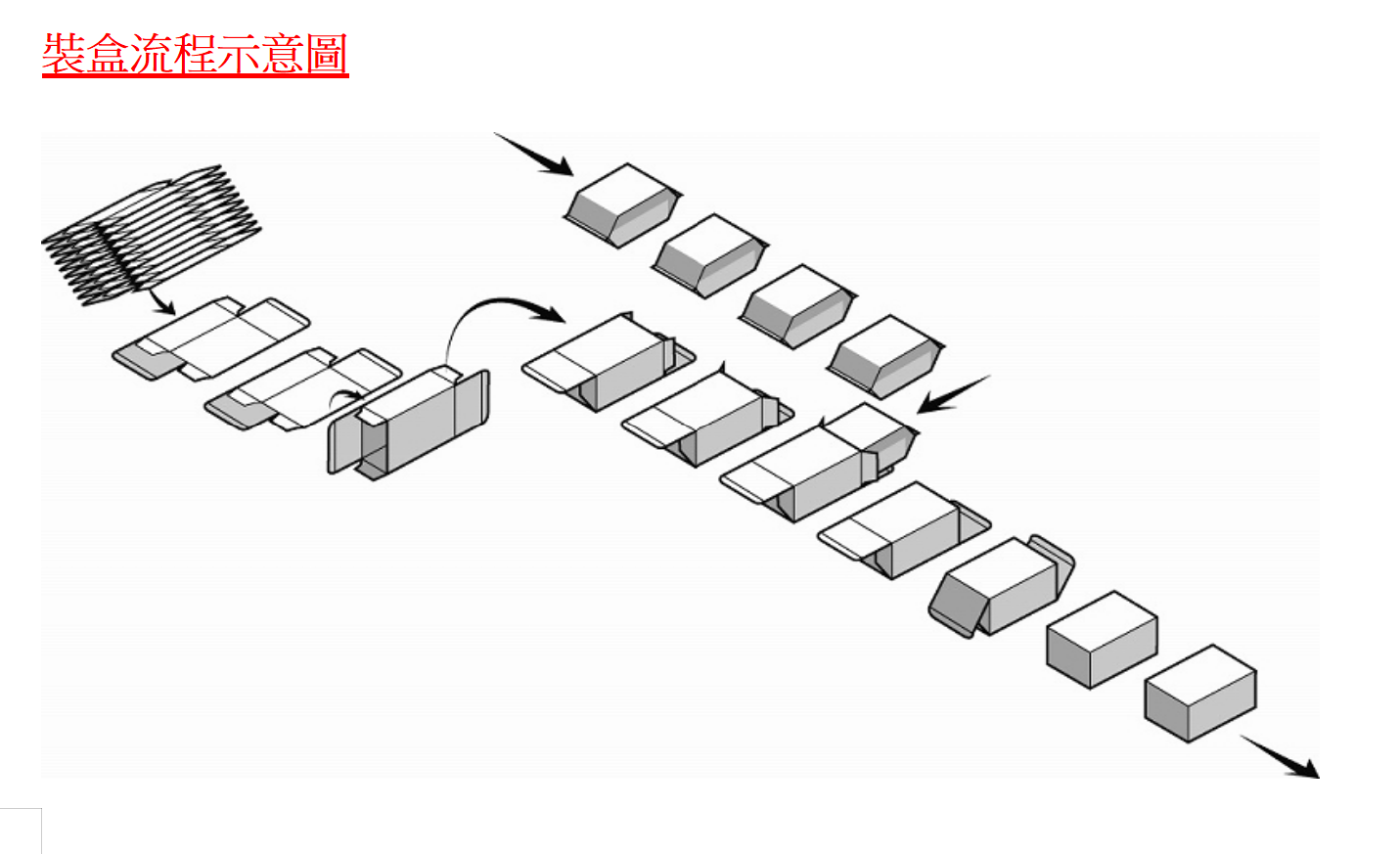

高速自動裝盒機 KXZ-280C
Pharmaceutical Packaging Machinery
| 1. 控制核心與通訊模組 (Control & Communication) |
| 運動控制器： 台達 AX-C12EB0MD1T (1台) —— 系統運算與多軸運動控制核心 |
| 擴充模組： |
| 台達 AS16AP11T-A 模組 (1個) |
| 台達 ASRTU-EC16AP1TA 通訊模組 (各1個) |
| 人機介面： 日本歐姆龍 NB7W-TWOOB 觸控螢幕 (1台) —— 供使用者設定參數與顯示異常警報 |
| 2. 動力與驅動系統 (Power & Drive System) |
| 伺服馬達： 台達 ECMA-K11J20RS (2KW) (3台) —— 用於包裝主機、供料系統或壓線裝置之精準定位 |
| 變頻器： A4022 (1台) —— 用於輸送帶速度調節 |
| 感測裝置： SICK 121 光眼 (6組) —— 用於藥片缺片檢知、同步訊號及補料不足監測 |
| 3. 電力分配與電路保護 (Power Distribution & Protection) |
| 空氣開關 (無熔絲斷路器)： 法國施耐德 C32N 系列 (3P-C32/C32N-3P-C20/1P-C25/1P-C20/1P-C10) —— 電路過載保護 |
| 交流接觸器： 法國施耐德 LC1E3210M5N / LC1E1810M5N (各1個) |
| 電源供應器： 台達 DRL-24V120W1ENA 開關電源 (1台) —— 提供 DC24V 電控系統電源 |
| 保護器： 德力西 三相保護器 (1台) —— 確保供電相序與電壓穩定 |
| 4. 邏輯切換與操作元件 (Logic Switching & Operation) |
| 繼電器模組： |
| 5路繼電器 TY-5YR (4組) |
| 8路晶體管 TY-8YT (4組) |
| 中繼繼電器： 日本歐姆龍 MY2NJ 24V (1個) |
| 操作按鈕： 法國施耐德 XB2 按鈕 (3個) |
| 緊急停止： ZB2 BC4D 急停開關 (1個) —— 連動異常停機安全機制 |
| 5. 機箱佈線與配件 (Wiring & Hardware) |
| 接線端子： |
| 町洋 AK2.5 接線柱 (71個) / AK2.5-PE 雙色接地 (1個) / AK2.5C 擋片 (1個) |
| 魏德米勒 ZDU4.0 接線柱 (9個) |
| 接線柱擋片 (2個) |
| 連接器： 4芯與 5芯塑料航空插 (各1個) —— 用於外部輸送機或感測器訊號快速接續 |
| 絕緣材料： 膠木板 (40014508) (1塊) —— 電箱內部底板安裝用 |
|
|
|
|
| 技術參數 |
| 包裝速度： 60 – 100 盒 / 分鐘 |
| 紙盒尺寸範圍： (L) 100-250 mm × (W) 60-130 mm × (H) 20-70 mm |
| 紙盒材質要求： 300 – 450 g/m³ |
| 電機功率： 2.0 KW |
| 電源規格： 三相 380V (50HZ) |
| 機器運轉噪音： ≤ 80 dB |
| 工作氣源壓力： 0.5 – 0.8 Mpa |
| 耗氣量： 120 – 160 L/min |

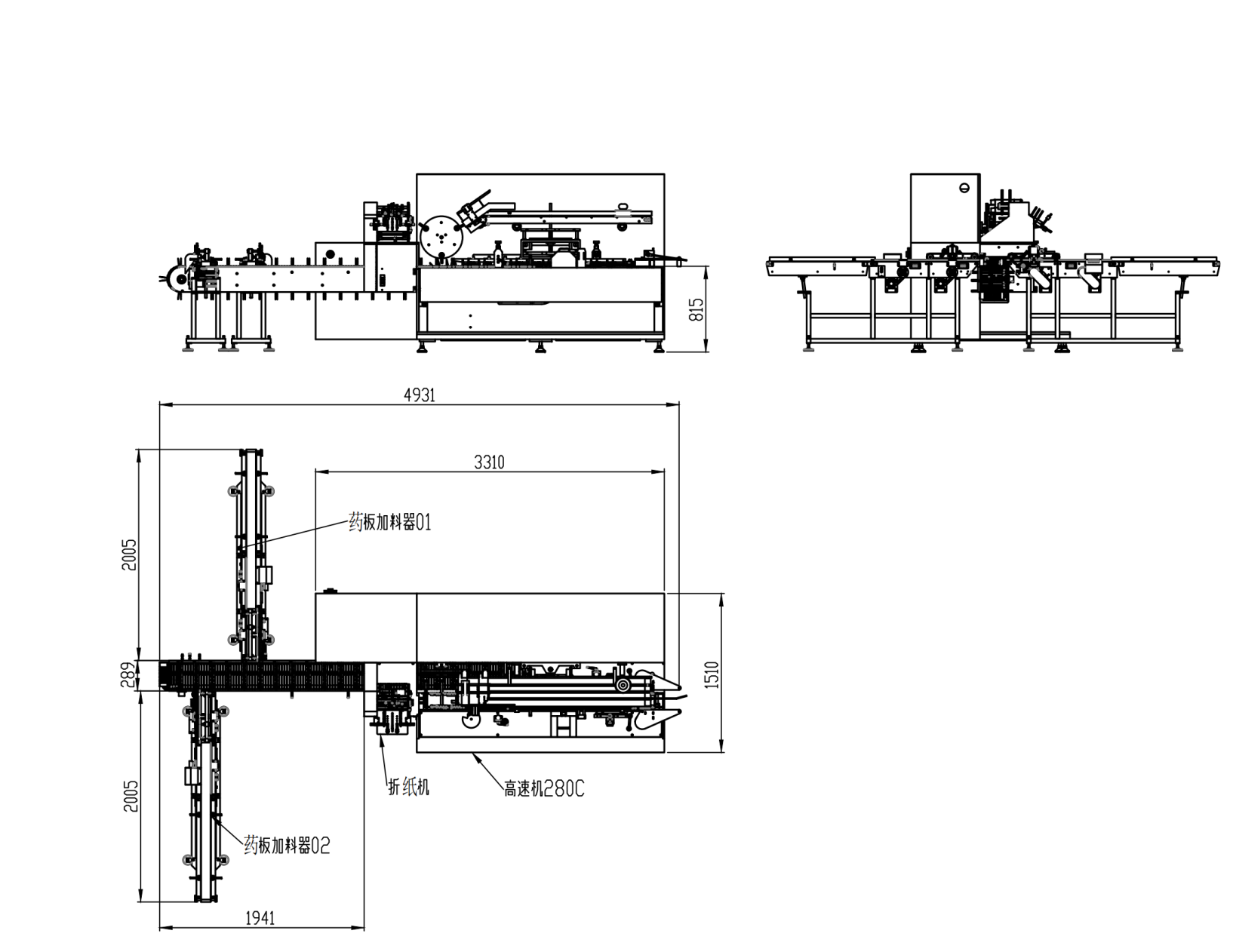

| 外形尺寸： 4800 × 1400 × 1800 mm |
| 整機重量： 1600 Kg |
